如何“自動查找設備”(點擊下載)
硬件參數和軟件參數設置都需要控制卡與計算機連接后才能進行。LedCenterM V4.0.0以上版本增加了自動查找設備功能。

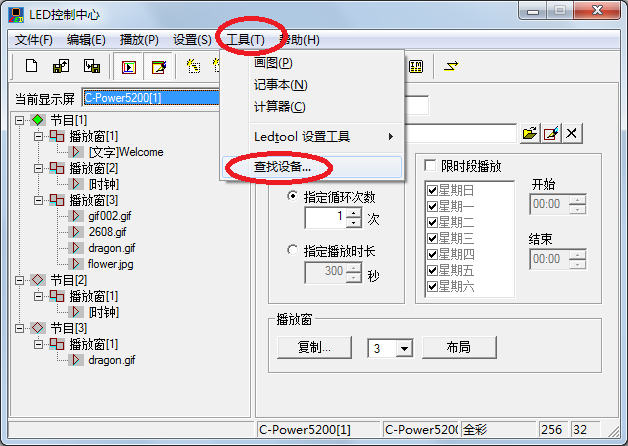

1、點擊LedCenterM軟件菜單欄的“工具”-“查找設備”
2、連接計算機通信線到C-Power控制卡的網口或任意一個串口,然后給控制卡上電。
3、設置查找范圍并進行查找:
1)、 控制卡通過網口與計算機連接:
選擇“查找網絡”頁面,輸入控制卡的ID碼(識別碼)和端口號等信息F[1]F計算機的IP地址應該與控制卡在同一個區段,例如同為“192.168.1.xxx”(xxx與控制卡的不能相同)。選擇查找的IP區段及IP地址范圍,點擊“開始查找”按鈕。計算機將從“起始IP”~“結束IP”逐一進行查找和識別,如圖1所示

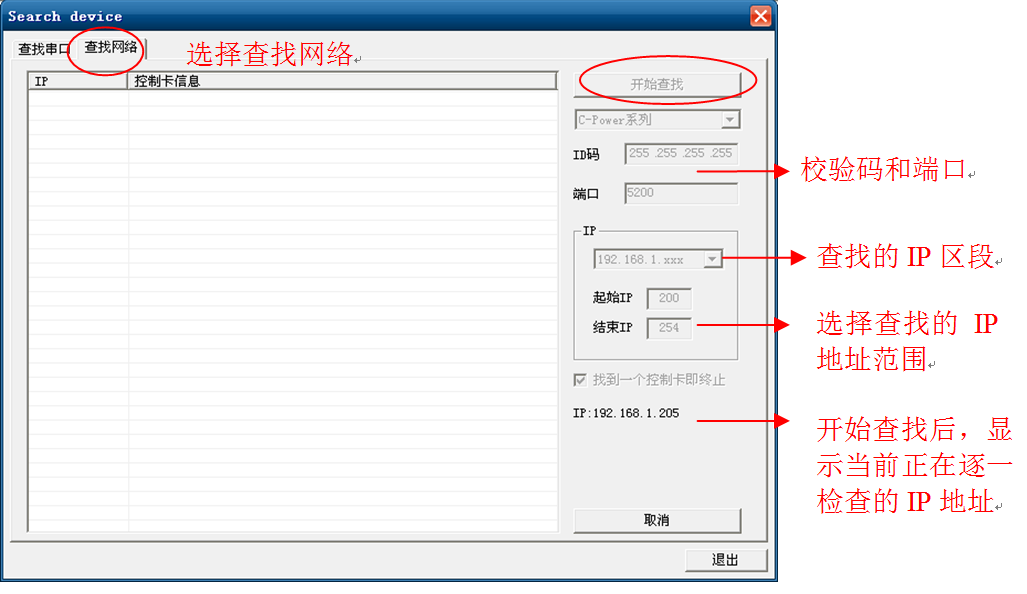

如果控制卡與計算機已經正常連接,軟件自動搜索到與計算機連接的設備后,將顯示在信息框里。如圖2所示。圖1 連接網口后開始查找設備

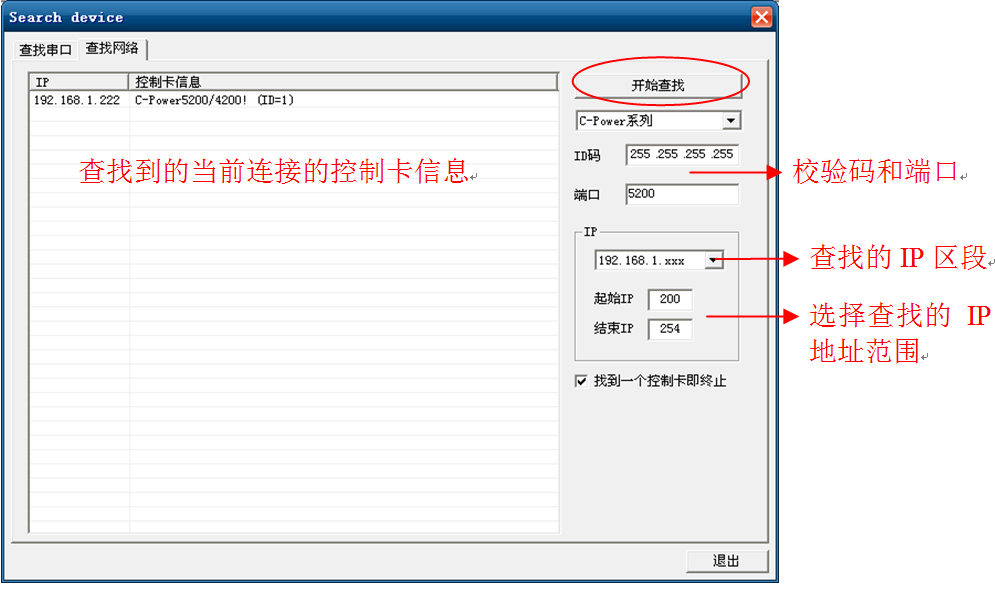

圖2 查找到的控制卡信息
2)、控制卡通過串口與計算機連接:
選擇好計算機的COM口,設置好查找的波特率、ID范圍等,點擊“開始查找”按鈕。如果控制卡與計算機已經正常連接,軟件將自動搜索與計算機連接的設備信息,并顯示在信息框里。如圖3所示。

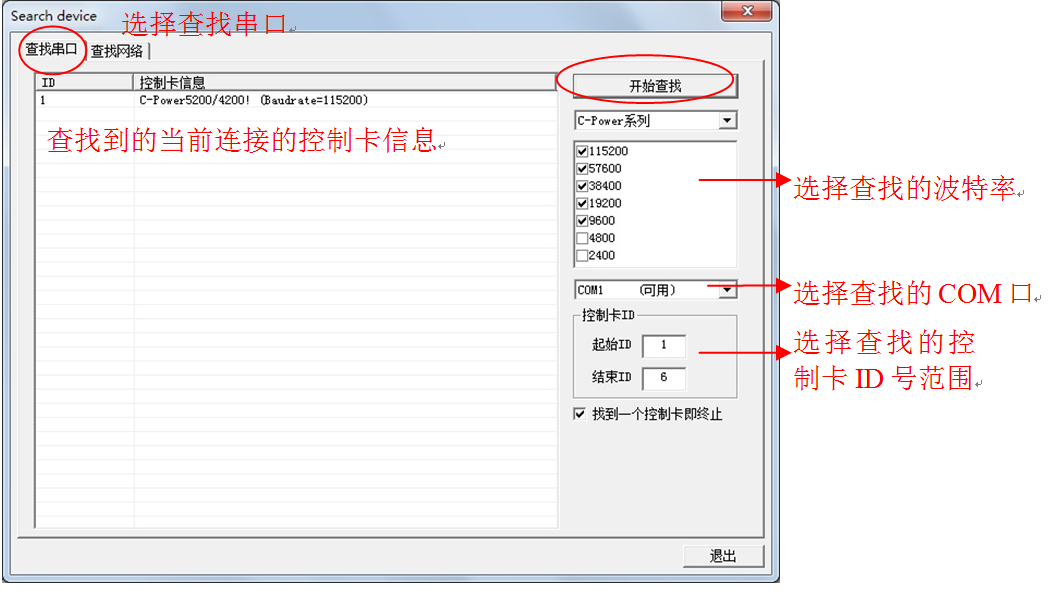

圖3 連接串口后查找設備
4、如果顯示屏顯示正常,可以直接進“軟件參數設置”(顯示屏定義)。
5、如果顯示屏顯示不正?;蛘咭阎枰M(jìn)行硬件設置,請進行“硬件參數設置”。
硬件參數和軟件參數設置的詳細說明請參見產品說明書。
[1] C-Power控制卡出廠默認設置為:IP地址“192.168.1.222”;識別碼“255.255.255.255”;端口號“5200”。
計算機應設置IP地址與控制卡在同一個區段,例如同為“192.168.1.xxx”(xxx與控制卡的不能相同)。
